1、 Q941F-16C電動鑄鋼浮動球閥技術規範適用範圍及選用原則 1.1 鑄鋼浮動球閥的適用範圍 球閥是以球體為啟閉件,利用球體繞閥杆旋轉 90°實現開啟和關閉。球閥在管道上主 要用於切斷介質流動。 球閥不僅結構簡單、密封性好,而且體積相對較小、驅動力矩小、易啟閉。由於球閥通 常用軟密封材料(如橡膠、尼龍和聚四氟乙烯等)和硬密封材料(如司太立、碳化鎢等)作 為閥座密封圈材料,因此它的使用溫度範圍比較大,所以在選擇球閥時要注意閥門密封麵的 材料。在選擇球閥的結構和性能上,要考慮球閥的防火防靜電,特別是在石油、化工、冶金 等部門和易燃、易爆介質的設備和管路係統中使用球閥,更應注意防火防靜電。 通常,在密封性能嚴格、磨損、縮口通道、啟閉動作迅速(1/4 轉啟閉)、高壓截止(壓 差大)、低噪聲、有氣穴和氣化現象,操作力矩小、流體阻力小的管路係統中,推薦使用球 閥。球閥也適用於輕型結構、低壓截止(壓差小)、腐蝕性介質的管路係統中。在低溫(深 冷)裝置和管路係統中,也可以選用球閥。 Q941F-16C電動鑄鋼浮動球閥技術規範產品應用電動球閥通常用於密封要求嚴格的場合,除控製快猫在线播放、液體、快猫官网入口APP介質外,還適宜控製汙水和含有纖維性雜質的介質,廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工業領域。
Q941F-16C電動鑄鋼浮動球閥技術規範產品特點(1)流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。 (2)止推軸承減小閥杆摩擦力矩,可使閥杆長期操作平衡靈活。 (3)閥座密封性能好,采用聚四氟乙烯等材料製成的密封圈,結構易於密封,而且球閥的閥封能力隨著介質壓力的增設而增大。 (4)閥杆密封可靠,由於閥杆隻作旋轉運動而不做升降運動,閥杆的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。 (5)由於聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。 (6)下裝式閥杆和閥杆頭部凸階防止閥杆噴出,如火災造成閥杆密封破壞,凸階與閥體間還可形成金屬接觸,確保閥杆密封。 1.1.1球閥常用材料的溫度範圍和使用介質場合見表
1.2 Q941F-16C電動鑄鋼浮動球閥技術規範鑄鋼浮動球閥的選用原則 1)石油、天然氣的輸送主管線,需要清掃管線的,又需埋設在地下的,選用全通徑、 全焊接結構的球閥;安裝在地上的,選擇全通徑焊接或法蘭連接的球閥;支管,選用法蘭連 接、焊接連接的全通徑或縮徑的球閥; 2)成品油的輸送管線和貯存設備,選用法蘭連接的球閥。城市煤氣和天然氣的管路上, 選用法蘭連接和內螺紋連接的球閥; 3)冶金係統中的氧氣管路係統上,宜選用經過嚴格脫脂處理,法蘭連接的固定球閥; 4)低溫介質的管路係統和裝置上,宜選用加長閥蓋的低溫球閥; 5)煉油裝置的催化裂化裝置的管路係統上,可選用升降杆式球閥; 6)化工係統的酸堿等腐蝕性介質的裝置和管路係統中,宜選用奧氏體不鏽鋼製造的、聚四氟乙烯為閥座密封圈的全不鏽鋼球閥; 7)冶金係統、電力係統、石化裝置、城市供熱係統中的高溫介質的管路係統或裝置上, 可選用密封麵為金屬對金屬的球閥; 8)需要進行流量調節時,可另外選用帶 V 形開口的調節球閥; 9)需要對介質進行分流時,可另外選用三通或多通球閥。 1.2.1 鑄鋼浮動球閥產品的壓力口徑範圍見表 2 適用於經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服係統,無須另配伺服放大器,輸入 4~20mA 信號及 220V AC 電源即可控製運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。
Q941F-16C電動鑄鋼浮動球閥技術規範主要技術參數 | 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 額定流量係數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | | 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB | | 允許壓差(MPa) | ≤公稱壓力 | | 閥體形式 | 兩段式鑄造球閥 | | 連接形式 | 法蘭式、焊接式、螺紋式 | | 閥芯形式 | "O"型球形閥芯 | | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | | 流量特性 | 近似快開型 | | 動作範圍 | 0~90° | | 泄露量Q | 按GB/T4213-92,小於額定KV0.01% | | 基本誤差 | ±1% | | 回差 | ±1% | | 死區 | ≤1%(可調) | | 可調範圍 | 250:1 | 350:1 | | 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等係列角行程電動執行機構 | | 控製方式 | 開關到位燈(開關兩位控製)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控製) | 執行器技術參數 | 執行器類別 | 引進型JOX係列執行器參數 | 引進型3610R係列執行器參數 | 引進型JHQ係列執行器參數 | | 電源電壓 | 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC | | 輸出力矩 | 50N·M~2000N·M | 50N·M~1500N·M | 50N·M~3000N·M | | 動作範圍 | 0~90° 0~360° | 0~90° | 0~90°、0°~270°可選 | | 控製方式 | 開關到位燈(開關兩位控製)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控製) | | 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S | | 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 | | 環境溫度 | -30°~60° | -30°~60° | -20℃~+70℃ | | 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構,配手輪操作 | | 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 | | 防護等級 | IP65 | IP55 | IP65、IP67、可定製IP68 | | 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 | | 位置測量 | 可選裝開關或電位計 | 比例控製單元 | 電位計、比例控製單元 | | 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 | | 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” | | 殼體材料 | 鋁合金 | 鋼,鋁合金 | 鋼,鋁合金,鋁青銅,聚碳酸脂 | | 外塗層 | 幹粉,環氧聚酯,具有防腐功能 | | 采用獨特的電製動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點 | | 適用於動作頻繁的調節回路,當接通持續率為25%時,每小時動作次數可達630-1200次 | 主要零件材料 | 零件名稱 | 材料 | | 閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) | | 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L | | 閥杆 | 2Cr13 | 304 | 316 | 316L | | 閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯 | | 填料 | V型PTFE、柔性石墨 |
Q941F-16C電動鑄鋼浮動球閥技術規範主要性能規範 | 公稱通徑DN(mm) | DN15-300 | | 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | | 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 | | 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | | 低壓氣密試驗 | 0.5~0.7 | | 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |

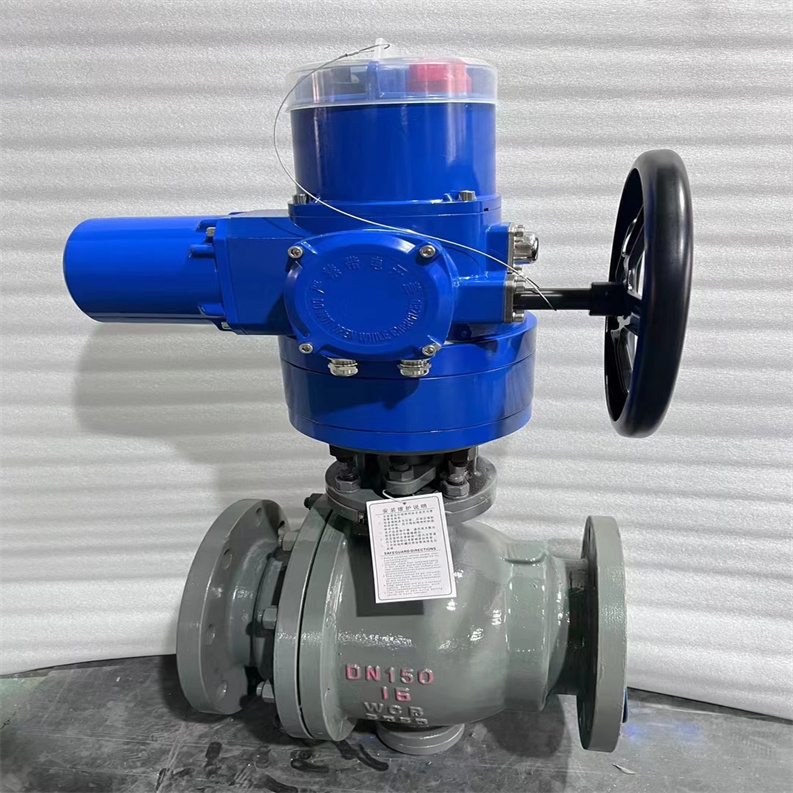

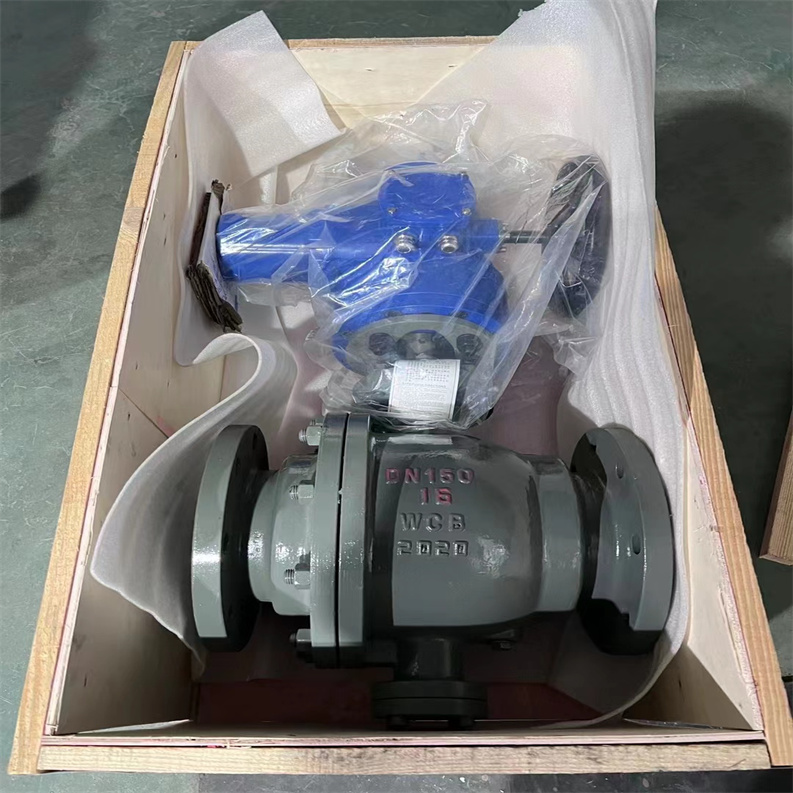

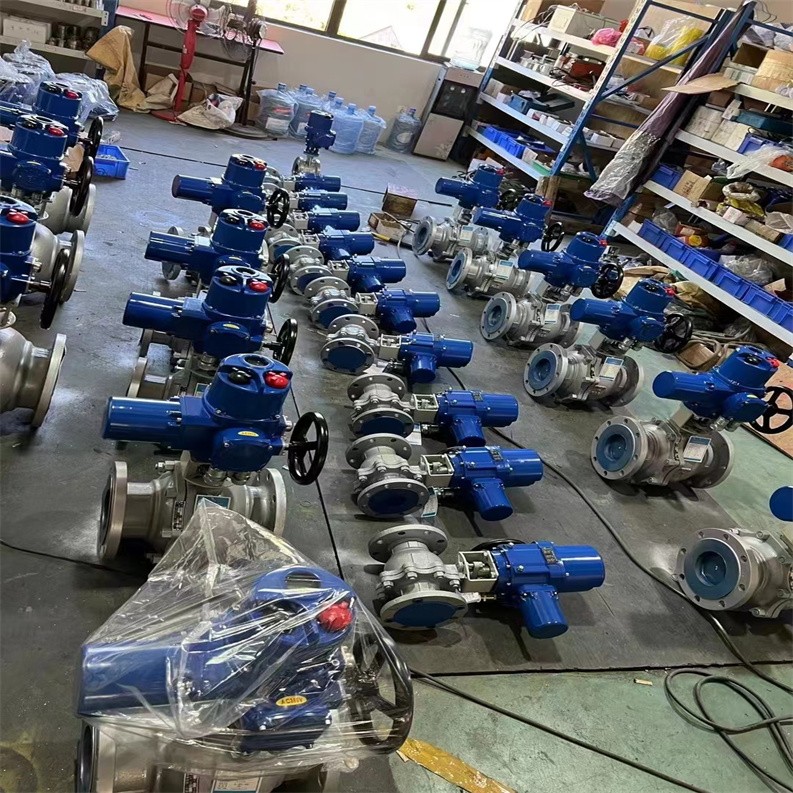

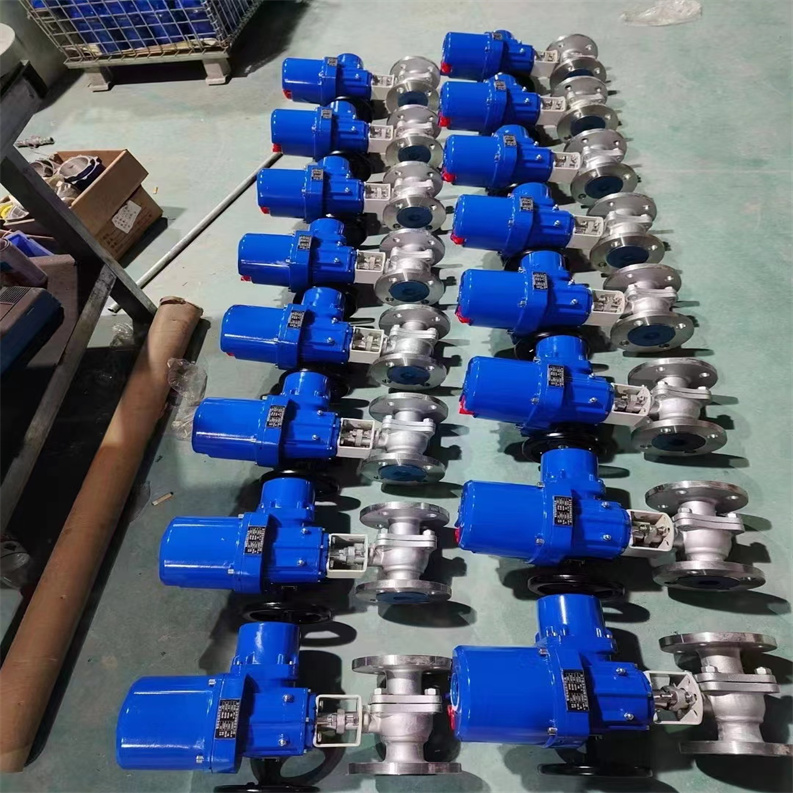

Q941F-16C電動鑄鋼浮動球閥技術規範外形

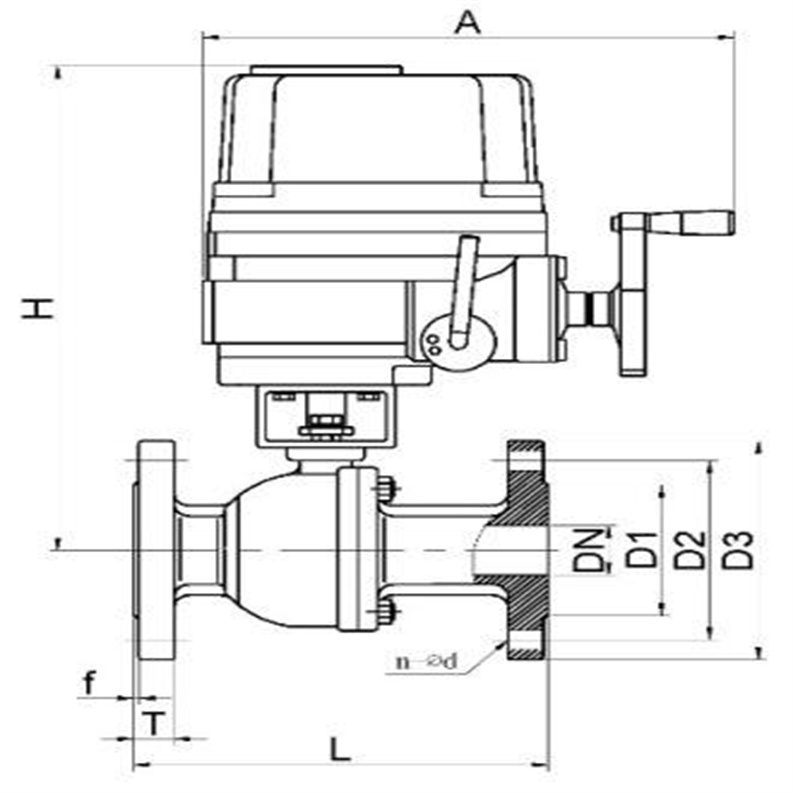

Q941F-16C電動鑄鋼浮動球閥技術規範主要外形尺寸 | 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | | H、A | 由於閥門密封選擇及溫度選擇不同,執行器尺寸需根據實際配置,該尺寸可谘詢凱利科公司技術部。 | | A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | | 標準型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | | PN1.6MPa法蘭連接尺寸 | | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | | b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 | | f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | | PN2.5MPa法蘭連接尺寸 | | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | | b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | | f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 本公司球閥壓力標準範圍:PN1.6、2.5、4.0、6.4、10.0MPa,超過4.0MPa以上法蘭尺寸請谘詢本公司技術部。 以上法蘭尺寸是根據國標(GB/T9113-2000的標準)設計,也可根據客戶要求定製其他標準。
2 Q941F-16C電動鑄鋼浮動球閥技術規範儲存、安裝、調試與使用 2.1 儲存 1)球閥須保管存放在幹燥、通風的室內,放置整齊,閥杆或操作器不得著力; 2)球閥存放期間,球處於全開狀態,兩端法蘭應封閉; 3)球閥存放期間,閥杆及機加工表麵應用容易清除的防鏽劑塗覆; 4)長期存放的閥門應定期檢查,清除汙垢,塗防鏽劑。 2.2 Q941F-16C電動鑄鋼浮動球閥技術規範安裝
2.2.1 安裝前後的清理及注意事項 1)細心的拆卸閥門的包裝物,對照材料,規範和明細表等清單,檢查標簽 和標牌。查 看所選用的閥門型號、法蘭尺寸、結構長度是否與係統的壓力、溫度、連接方式等條件相適 應; 2)檢查閥門內部是否清潔,有無異物和危害性的腐蝕,如有請清洗幹淨後進行安裝; 3)手輪及傳動機構不允許做起吊用; 4)閥門安裝好後,請用水清洗管道,去除安裝時可能帶來的雜物,以防止密封麵被劃 傷; 5)如果操作空間允許,球閥可安裝在任何方向的管線上。 2.2.2 法蘭連接球閥與管道的安裝 閥門安裝必須有適當的預緊力,才能達到密封。此外,如果閥門沒有對中,通過增大螺 栓預緊力強製密封,則墊片載荷和壓力載荷增加,會使連接產生部分泄露。 1)檢查法蘭配合麵:如果發現可能引起泄露的缺陷(如運輸或維修過程中產生的壓痕),應 在修整後方可安裝; 2)檢查螺柱和螺母的尺寸、長度和材料是否符合要求; 3)墊片材料和尺寸是否符合法蘭的要求; 4) 對凸麵和平麵法蘭的安裝,以法蘭螺栓孔的中心圓為中心,在兩法蘭麵間放上墊圈,均 勻地扳緊螺栓和螺母使其緊固; 5) 如果墊片安裝在一個凹麵或凹槽內,墊片中心輪廓線應與凹麵或凹槽的中心輪廓線對齊。 如果連接麵是垂直的,則應采取必要的措施,以保證在法蘭緊固的過程中墊片的安裝位置不 會移動; 6) 首先按較小的力矩擰緊螺栓,建議采用星形順序(參見“圖 1”)擰緊螺栓螺母。如果不 遵守這個順序,則法蘭會被扭曲,之後不管後麵的螺栓用多大的扭矩,法蘭麵仍不會保持平 行。如果墊片是金屬材料,則這種情況將比非金屬材料更加嚴重; 7) 逐漸增加力矩,采用星形順序去擰緊所有的螺栓螺母,直到螺母不能明顯轉動為止。這 需要幾次擰緊,當一個螺栓被緊固後,相鄰螺栓緊固時將會減小它的應力,這樣反複調整直 到所有螺栓應力達到平衡狀態時為止。 2.2.3 螺紋連接球閥與管道的安裝 螺紋管接頭的密封性能取決於螺紋的良好配合, 為了獲得的無泄露係統,應注意下列幾點: 1)檢查閥門和所配管子螺紋的形狀和清潔度, 注意容易變形地螺紋外圓是否受到碰撞或存在碎化 鋸齒形,是否有碎片或砂粒存在。 2)檢查閥門端部內螺紋的有效旋合長度,必須 仔細考慮管子螺紋擰入閥門的長度,如旋合長度沒有 超過基麵,則應仔細檢查管子端部的螺紋長度; 3)裝配時要正確使用匹配部分的螺紋。錐管螺紋在剛擰入時本身是動配合,直到螺紋 齧合適當,扳手方可施加作用力; 4)在外管螺紋上纏密封膠帶或塗螺紋粘合劑(規定用螺紋密封時除外)。要防止膠帶或 粘合劑進入流道; 5)扳緊裝配接縫; 6)在閥門的另一端重複上述步驟。 注意:由於錐形螺紋連接形成的力矩沒有明確的界限,故有可能因在閥體上施加過大 的扭力而損壞閥門或管子。 2.2.4 焊接連接球閥與管道的安裝 管道和閥體之間的焊縫的強度不得低於閥體。同時,接頭不應有缺陷和薄弱環節。因此, 對於承插焊連接,一般要求焊縫的截麵積要比管道的截麵積大;對焊焊縫要求焊透並其 厚度至少要等於管道的壁厚。如果高強度合金管子與機械強度比較低的閥體材料焊接,則焊 接坡口必須加工成錐形以補償閥門端部較大的壁厚,或閥門必須配有高強度材料做附加件或 “加強筋”。 注意: 本說明並不是完整的焊接說明書。所有的焊接均應符合可用於管道係統結構的任何規 範或管轄範圍內的某些規定,並應符合完整的被認可的焊接程序,按相應規範的要求進行 焊接。以下是焊接時常用來保證焊接質量的幾點重要要求: 1)檢查管子和閥門的材料標記,確認其是否符合規定的要求; 2)檢查焊接端的表麵、尺寸和清潔度,去除可能妨礙裝配和焊接性能的因素; 3)如果要設置支撐環,則要檢查支撐環的材料是否與管道和閥門的材料一致,每個支 撐環的配合及清潔度; 4)根據已批準的焊接程序確定焊接參數,包括預熱和焊後熱處理(有要求時); 5)檢查閥門與管道的端部是否對中,確保焊接位置正確; 6)牢固的點焊; 7)按材料焊接規範焊接; 8)清理並檢查焊縫(如果有必要,按經認可的焊接程序修補)。 2.2.4 調試與使用 閥門出廠時全部都已經經過專業人員的調試,不需要再進行調試。如需調試,可以通過 閥門開-關或關-開循環操作進行觀察。在維修時進行調試,主要有以下幾點注意: 1)球體啟閉角度的對正,通過調整驅動裝置的限位和手柄的限位來達到要求; 2)閥座預緊力的調整,由於閥門在使用過程中的頻繁啟閉,將導致預緊彈簧的剛度不 足,此時要更換預緊彈簧來保證閥座的預緊力; 3)手動操作的閥門,手輪或手柄的是根據設計製造,用戶不得借助杠杆或其它工具來 加大力矩啟閉閥門;順時針為關閉閥門,逆時針為開啟閥門; 4)禁止在帶壓的情況下更換耐火圈; 5)自動操作(電動或氣動)的閥門應根據相應的操作說明進行調整。
3 Q941F-16C電動鑄鋼浮動球閥技術規範維護與維修 3.1 維護 閥門在使用過程應采取合理的保護方法防止閥門機械損傷,防止大氣中沉澱物、化學物質或潮濕的空氣對閥門的侵蝕而使其品質惡化。螺紋、軸承或齒輪之類的工作交界處應定期 潤滑。 3.2 維修 3.2.1 維修前檢查 閥門在使用期間應定期檢查如下項目,發現問題及時修理: 1)緊固件是否被均勻堅固; 2)填料是否被嚴重磨損,墊片是否被損壞(停車檢修); 3)驅動是否輕便、靈活; 4)閥杆是否被嚴重磨損或變形; 5)密封麵是否被損壞或嚴重磨損(停車檢修); 6)閥座與閥體連接處是否出現滲漏(停車檢修); 7)殼體是否被嚴重腐蝕或磨損,導致殼體明顯變薄,甚至出現滲漏,如果出現這些現 象,應報廢(停車檢修)。 3.2.2 閥門檢修裝配後,必須按相應標準進行壓力試驗。 3.2.3 球閥在使用中容易出現的故障、產生原因 |
